2024优秀工程 | 成都轨道交通19号线二期工程第三方测量项目——成都市勘察测绘研究院

>>>>编者按<<<<

为发挥优质工程的示范引领作用，进一步激发地信行业创新活力，协会特设“优秀工程”宣传专栏，展示优秀工程项目风采，分享项目创新特色，推广先进管理经验。

成都轨道交通19号线二期工程第三方测量项目

——成都市勘察测绘研究院

项目背景

成都轨道交通19号线，作为四川省成都市地铁线路网中的重要一员，是成都市建成运营的第十三条地铁线路。其线网定位独特，兼具快线干线与机场线的双重功能，在城市版图上呈西北—东南走向的脉络。线路西北起始于温江区金星站，一路穿越温江区、双流区、天府新区，向东南延伸，最终抵达天府新区的天府站，并与成都地铁18号线实现共线运营，直至天府机场北站。19号线二期工程作为“双核环放、互联互通”快线网的重要组成部分，紧密衔接起双流国际机场与天府国际机场这两大城市门户枢纽，成为至关重要的交通要道，为城市内外交通的高效转换、区域协同发展注入强劲动力，有力推动着成都这座城市的蓬勃发展。

成都轨道建设管理有限公司遵循公开招投标流程，委托成都市勘察测绘研究院开展成都轨道交通19号线二期第三方测量工作。成都市勘察测绘研究院代表业主，对各专业承包商（涵盖土建、机电设备、系统等所有专业）的测量工作进行监督管理 ，为隧道顺利贯通、实体质量验收、轨道高平顺铺设及线路按期运营，提供精准测绘保障服务。

项目内容

（1）依照工程进度，有序开展首级控制网（GNSS、精密导线、水准）复测、联系测量、施工控制点检测、放线点测量、贯通测量、隧道初支净空测量、断面测量、限界测量、中线调整测量、铺轨基标检测等系列工作。

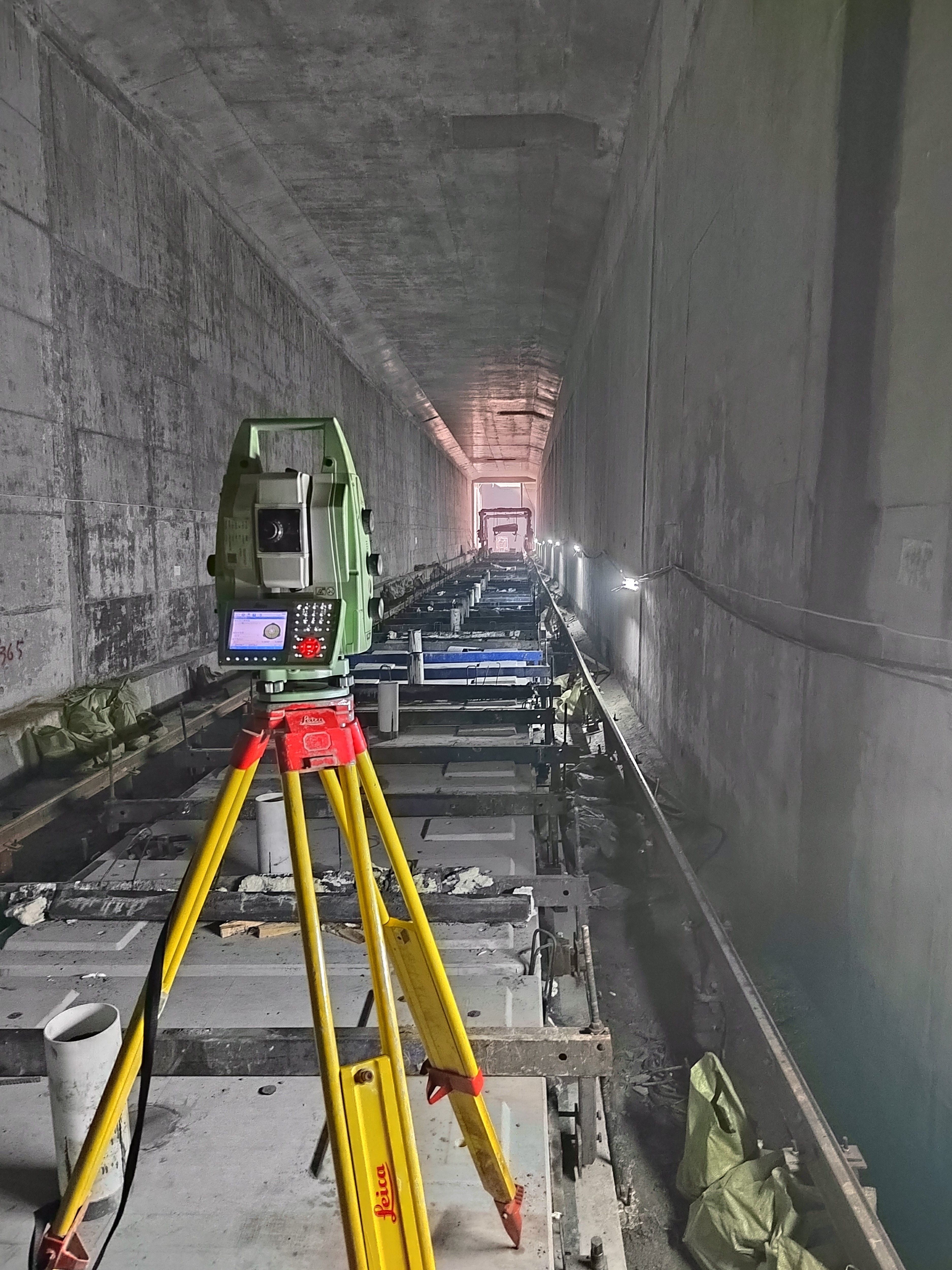

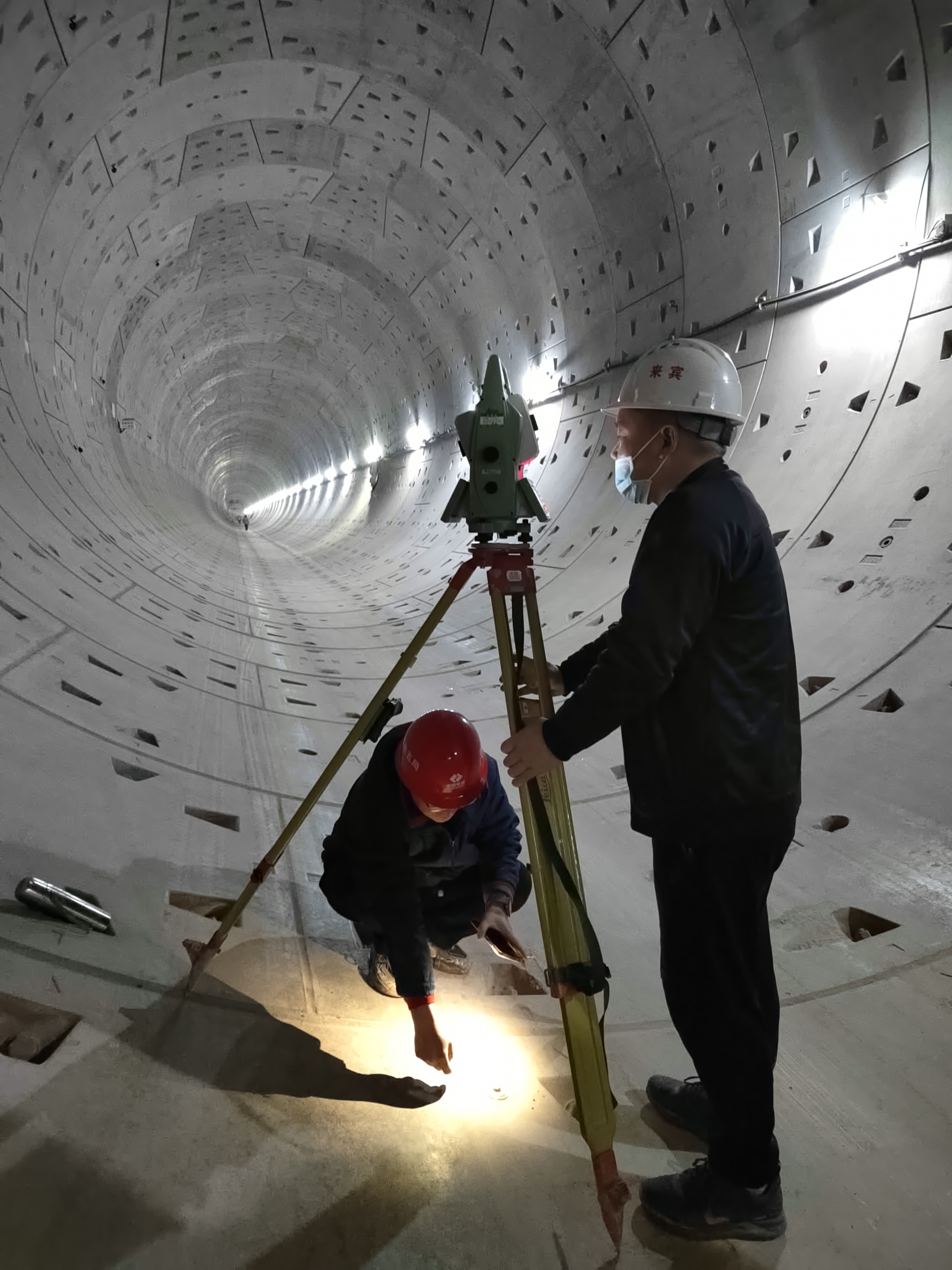

（铺轨CPIII控制点检测现场）                       （隧道净空断面测量现场）

（2）对施工单位的控制网复测报告、施工测量方案、测量人员资质等进行严格审核，并出具专业审核意见；全力协助业主，做好对承包商各项测量工作的管理。

（3）代表业主完成交接桩任务：接收19号线二期工程控制网施测单位或其他部门向业主移交的测量资料；负责工程分阶段实施过程中的交接桩事宜 。

各项测量工作任务艰巨、工期紧但意义重大。

项目亮点

面对站点众多、线路冗长、施工交叉作业频繁以及多方协同协调难度大等重重挑战，成都市勘察测绘研究院项目团队以探索创新为驱动，积极引入前沿技术装备，为项目提质增效赋能。

1.创新技术，助力隧道精准贯通

项目创新性采用“多钢丝双始发边”联系测量技术路线，确保了联系测量的高精度，大幅提升盾构机掘进控制点的可靠性，为19号线二期长大隧道的顺利贯通筑牢根基。经统计，19号线二期隧道最大贯通误差仅为4.5cm，验证了该技术路线的科学性、有效性与可靠性。

2.测量数据采集自动化，提升工作效率

采用B/S架构的移动端APP采集精密导线外业数据。不仅实现了地面、地下精密导线外业数据全自动采集，而且还实现了联系测量数据半自动采集。规避了人工记录易出错的风险，提升了作业效率，节省了时间成本，有力推动了项目高效运转。

3.自主研发软件，助力数据处理自动化

项目团队潜心钻研，自主开发隧道点云采集软件、轨道交通测量数据处理软件、隧道断面一体化输出软件，并获得三项计算机软件著作权。这些软件实现了地铁测量数据的高效自动化处理，能够精准进行联系测量数据平差、盾构管片姿态计算、净空断面计算与输出等功能，极大地提升了数据处理效率，为项目提供强大的数据支持。

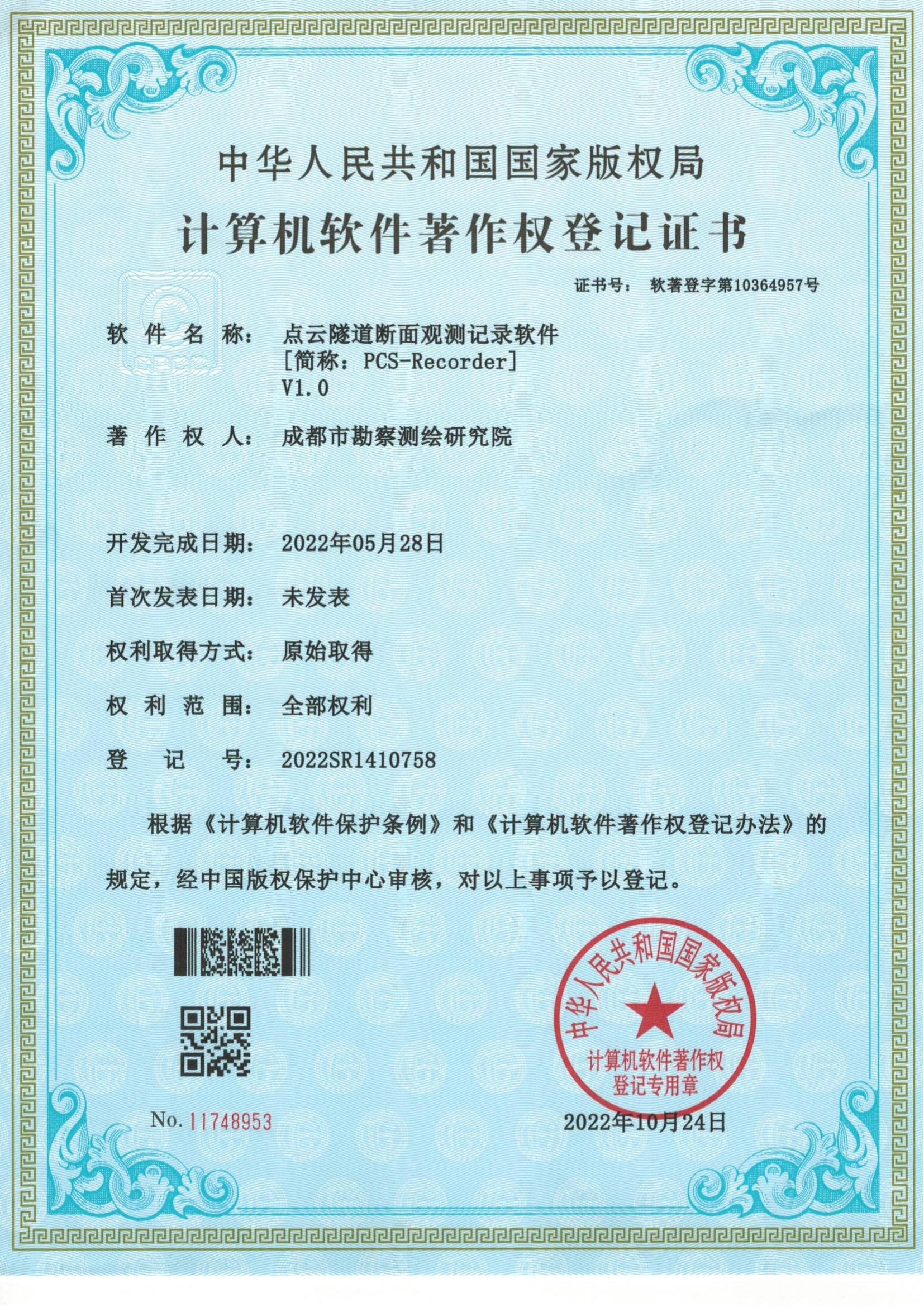

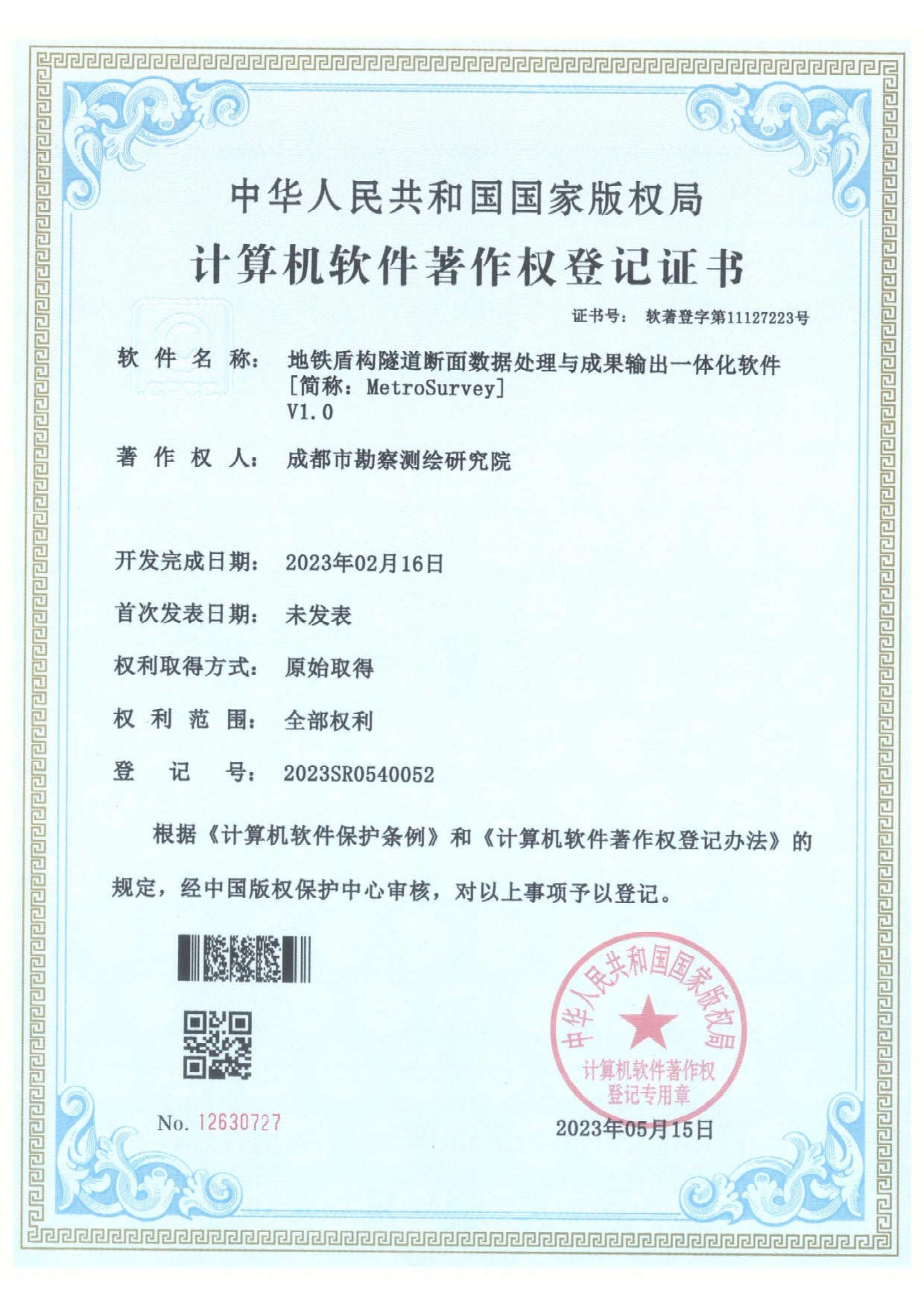

（计算机软件著作权登记证书）

4.改良测绘技术装备，赋能地铁测绘发展

对管片姿态测量装置和隧道内强制对中测量标志进行了改进升级，并获得了两项实用新型专利。前者通过对地铁盾构管片姿态测量辅助装置的改装，实现了盾构管片水平和垂直姿态的一次性高效采集；后者对强制对中测量标志进行了改进，使改进后的可调节强制对中测量标志既不会损伤管片，又能灵活安装于管片两侧任意高度位置，为盾构隧道测量工作提供了极大便利。

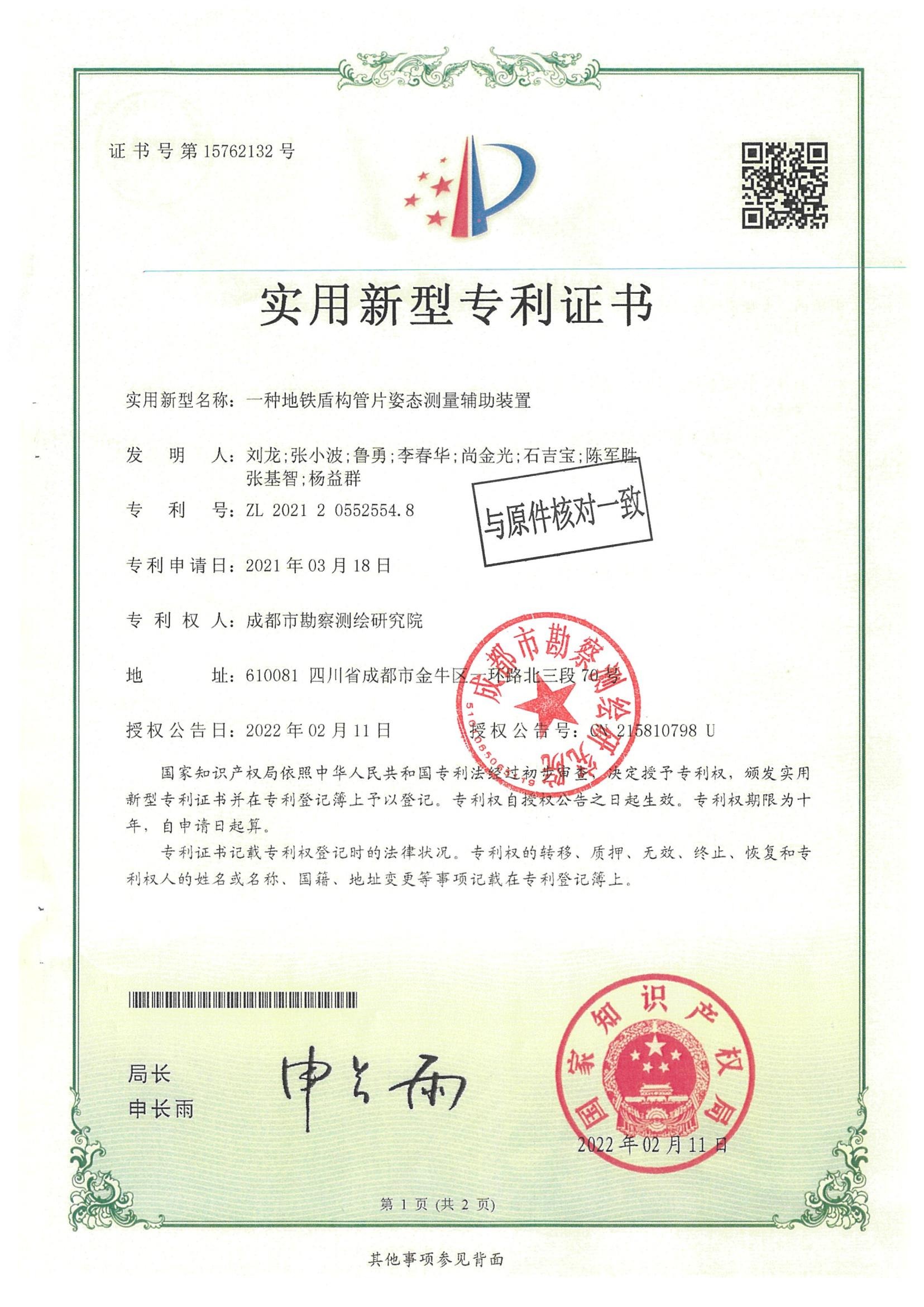

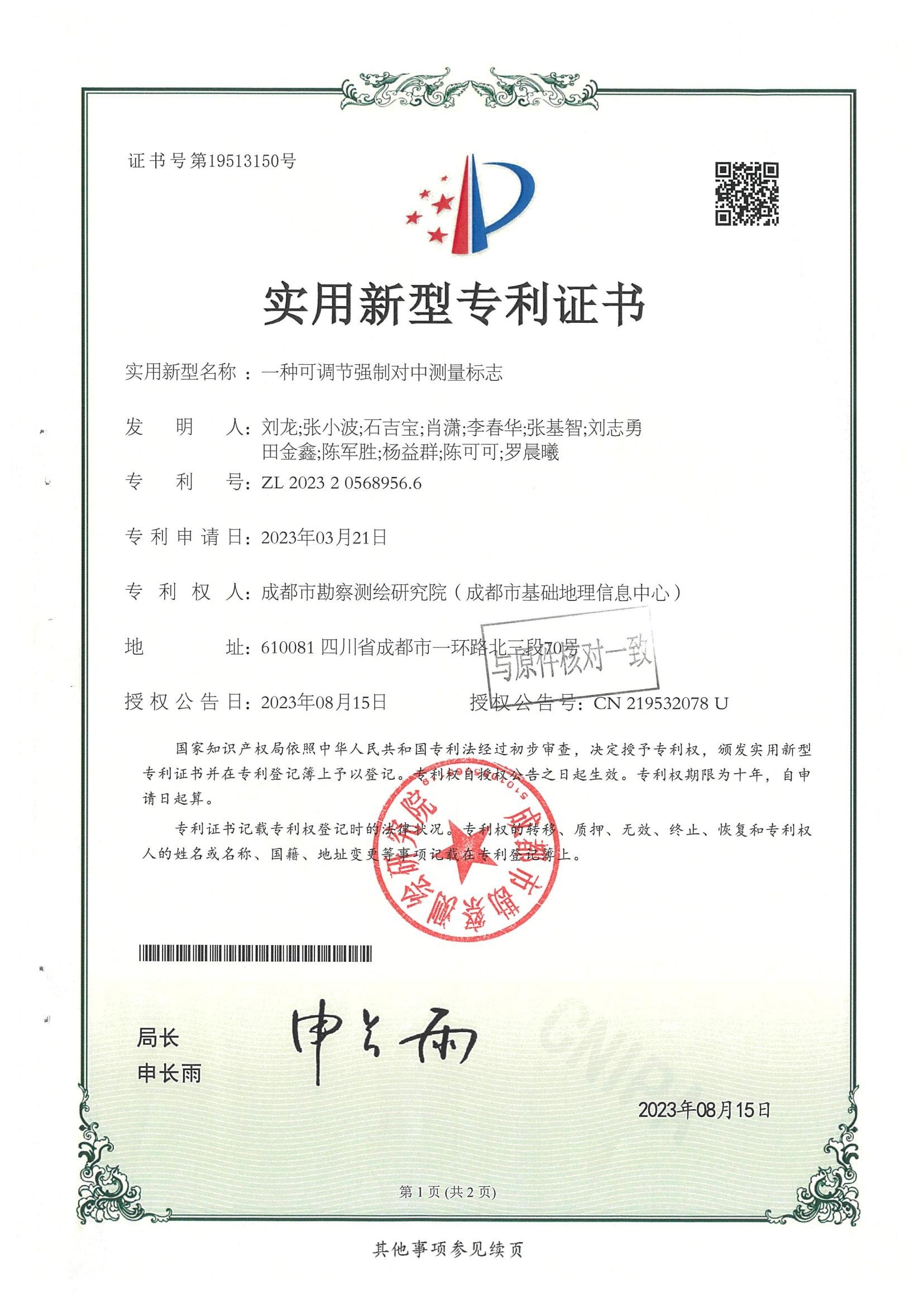

（实用新型专利证书）

项目管理经验

1.组织管理

成立单独项目部，第三方测量项目部对标行业标杆，全员满怀责任感与使命感。面对复杂地质和紧张工期，积极钻研技术、精细管理，凭借高效协作与创新，精准把控测量环节，为工程顺利推进、高质量交付贡献了积极力量 。

健全管理制度，建立项目质量、安全、档案资料等管理制度，从资料收集、整理、归档到保管全流程细化标准。严格执行资料审核流程，确保每份数据、每份文件准确无误且可追溯。同时，明确档案资料保密等级，定期开展档案管理培训与自查自纠，保障项目实施过程中档案资料的完整性、安全性与可用性，以完善的档案管理助力19号线二期第三方测量项目稳步推进。

岗位负责制，设立项目负责人、技术负责人、质量负责人、作业组长等关键岗位。项目负责人统筹全局，协调内外部资源，把控项目整体进度与方向；技术负责人主导技术方案制定，解决复杂技术难题；质量负责人依据高标准，严格把控测量各环节质量，确保成果精准可靠；作业组长带领组员落实具体任务，保障一线测量作业高效有序。各岗位权责明晰，成员各司其职又协同配合，以岗位负责制推动项目高效运转。

2.质量安全管理

（1）严格落实“三级检查”制度

项目部内部资料在院相关资料管理办法的基础上实行严格的“三级检查制度”， 作业组完成测量任务后自查，保障数据源头准确；项目组深入审查，评估方案与执行规范，整改潜在问题；院质检部门依行业标准全面审核，涵盖数据与文档等，确保成果达标交付。

（2）内外业闭环质量管控

项目采取全方位的内业外业质量保证措施。外业方面，作业前对测量仪器严格校准与检查，确保性能稳定；作业中依据规范流程操作，多人复核关键数据，规避误差。内业环节，构建标准化数据处理流程，采用专业软件精细处理，交叉审核成果，让内业外业紧密协同，全面保障测量工作高质量完成。

（3）全过程产品质量检查

建立了严密的全过程产品质量检查机制，对数据采集、数据处理、资料发行等各个环节都有严格的质量把控。一旦发现问题，立即整改，确保测量数据精准、成果可靠，为项目顺利推进提供坚实质量保障。

（4）严守双防线

项目部全力筑牢数据与生产安全双防线。数据安全上，作业人员深入践行《保密法》，强化保密意识。项目资料依保密等级由专人管理，从接收、存储到使用全流程严控，成果资料严禁向第三方提供，杜绝数据泄露风险。生产安全方面，清晰界定各岗位安全职责，严格执行安全操作规程。定期开展安全培训，提升人员应急处置能力。配备防护设备，并建立巡检制度，排查整改隐患，全方位保障项目安全推进。

项目综合效益

1.社会效益

成都轨道交通19号线二期衔接了双流国际机场和天府国际机场两大门户枢纽，强化了天府新区对西部区域的辐射。沿线的温江、双流等地与天府新区联系更为紧密，有力推动区域协同发展，促进资源共享与产业互补。与18号线共线运营，完善了城市枢纽交通网络，旅客换乘更便捷，大幅提升了城市形象，增强城市吸引力与竞争力。

2.经济效益

推动区域经济发展，地铁线路的建成通车，带动沿线土地增值，促进商业开发与产业聚集，吸引更多企业入驻，创造大量就业岗位，拉动消费，为城市经济发展注入强大动力。

3.环境效益

吸引更多市民选择地铁出行，减少私家车使用频率，降低机动车尾气排放，缓解城市交通拥堵，助力改善城市空气质量，推动城市绿色低碳发展。

成都轨道交通19号线二期工程第三方测量项目成功克服站点多、线路长等难题。通过创新技术、自动化数据采集、自主研发软件及改良装备，确保隧道精准贯通，提升工作效率。项目管理上，健全制度，严格落实质量安全管理，筑牢数据与生产安全防线。其综合效益显著，增强了城市枢纽衔接，推动区域经济发展，促进绿色出行。该项目不仅为19号线二期建设提供精准测绘保障，也为同类工程积累了宝贵经验，助力城市轨道交通高质量发展。

(供稿：成都市勘察测绘研究院)
